二段式气动蝶阀 定量罐装系统 分段式结构

二段式气动蝶阀 定量罐装系统 分段式结构

  • 二段式气动蝶阀 定量罐装系统 分段式结构

二段式气动蝶阀 定量罐装系统 分段式结构
  • 品牌:
  • 发布时间:2023-06-17 21:33:19
  • 产品点击:721
  • 阀体材质: 球墨铸铁、304、316、316L、UPVC

  • 阀板材质: 304、316、316L、1.4529、2507等

  • 阀座材质: EPDM、PTFE、合金

  • 连接方式: 对夹式、法兰式

  • 压力等级: PN10、PN16、PN25、PN40

  • 气动执行器: 三段式气动执行器

  • 气动附件: 电磁阀、限位开关、过滤器等

  • 用途: 定量装车系统,罐装系统

请选择业务咨询方式

产品详细 咨询 & 报价

产品概述及用途

二段式气动蝶阀有0°,45°,90°或0°,90°,180°的三位式操作方式,二段式气动球阀是由中线或者偏心蝶阀、两段式气动执行器、电磁阀、过滤减压阀和限位开关等五大部份组合而成。通过改变附加气缸的活塞行程,执行器和阀门转角被停止在预先设定的角度(45°-90°),因此阀门流量得以调节.这种装置靠两个电磁阀控制阀门的流量。由于执行机构内采用了快速排气及节流功能,使两段球阀具有的开关特性。使开阀、关阀速度减缓,使管道中流体变化平稳,不会因冲击产生水锤,亦不会因冲击而损坏系统中流量计及其他仪表,通过计算机编程自动控制,可实现一段、多段开闭。
该系列阀门操作简单,控制灵活,维护方便。执行器与球阀、蝶阀、风机挡板等配套,二段式气动蝶阀被广泛应用于石油、化工、化工涂料等行业。例如石油库油料自动化收发控制系统、化工库等自动化收发系统、消防自动化控制系统、涂料罐装系统等。

主要技术参数

使用介质:洁净的压缩空气
压力范围:5bar
建议使用压力:输入气压不超过10bar
行程调整:在90度位置有±4度的可调范围.
气源故障:保持、关、开
环境温度:-35℃~+85℃;
防护等级:防水IP65,防爆EEx-dIIBT4/EExdIICT4。

主要材质

阀体材质:球墨铸铁、WCB、304、316、316L
阀板材质:球铁镀镍、尼龙板、WCB、304、316、316L、1.4529、2507等
阀座材质:EPDM、NBR、PTFE、PPL、硬密封等
连接方式:对夹式、法兰、焊接等
法兰标准:GB、ASNI、JIS、DIN
压力等级:1.6-6.4MPa

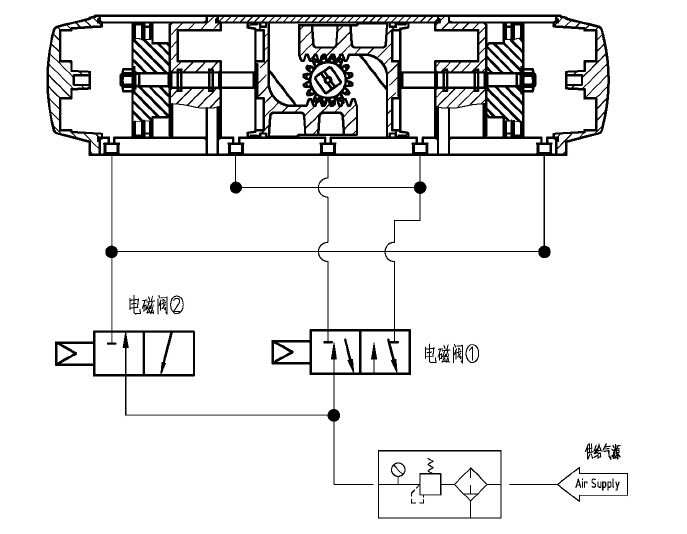

工作原理
