调节阀选型的三大要点

调节阀选型准确是调节阀满足工艺要求、提升调节阀使用时限等关键因素。那调节阀选型要注意哪些要点呢?

一、调节阀选型主要依据介质性质、工艺参数、使用要求等

1、介质性质应明确属于下列哪种?

(1)一般流体

(2)高粘度、含悬浮物、纤维质等流体

(3)有毒、有害介质

(4)腐蚀性流体

2、工艺参数应明确属下列哪一类?

(1)低压、小压差、大流量

(2)中压或低压、较大压差

(3)高温、高压、高压差

二、调节阀选型的考虑因素

1、介质的具体名称、性质及主要的物化参数: p密度,v运动粘度,M分子量,Pc热力学临界压力,Pv阀入口温度饱和蒸气压,K比热比,Z压缩系数等,工艺参数- -般应了解: Q流量,P1阀前压力,P2阀后压力,T入口温度(°K)等。

2、调节阀阀前后管径,系统阻力情况,自控对象类型特点中特别应了解主调参数及主要干扰因素,调节性能要求中应了解对泄漏量,稳定性等要求。

三、调节阀选型需提供的工艺参数

1、工艺数据(通用数据)

介质名称、介质形态、介质温度、阀前压力、阀后压力、流量(最大、正常、最小)、管道口径

2、气动阀配件选型

定位器品牌(气动调节阀标配)、电磁阀(气动阀标配)品牌、防爆等级等要求

3、电动阀配件选型

电动执行器品牌、防爆等级等

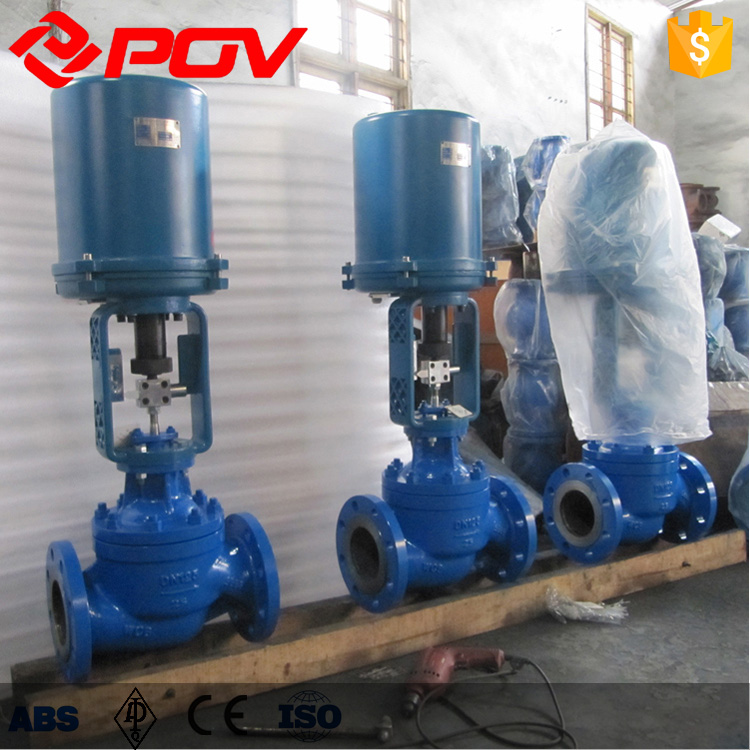

电动调节阀 (11).jpg

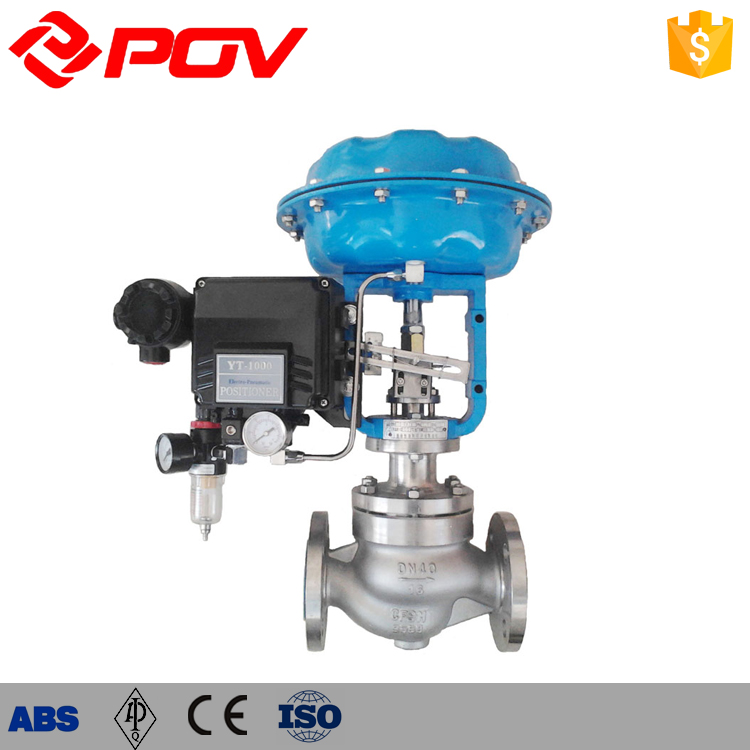

气动调节阀 (16).jpg
