三段式气动执行器 用于90度旋转球阀 蝶阀

三段式气动执行器有0°-45°-90°和 0°-90°-180°，在气口2，进气后，活塞向两端运动被两端辅助活塞产生机械限位，实现中间位置。可以利用两端调节，如20°、30°50°、75°和95°、120°、130°、150°、175°等 三段式气动执行器主要用于定量装车，定量罐装系统中，对控制的球阀实现分程控制。

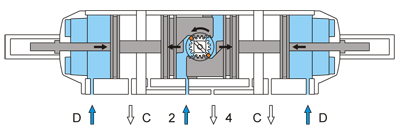

三段式气动执行器工作原理中间位置：

气源压力同时进入2口和D口，空气从4口和C口排出，2口作为内部活塞移动，D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

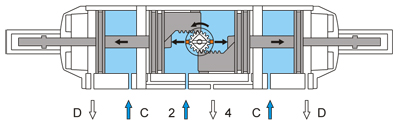

全开位置：

气源压力同时进入2口和c口，空气从4口和D口排出，2口的内部活塞继续移动，C口为解除辅助活塞推杆限制定位，使内部活塞顺利到达全开位置。

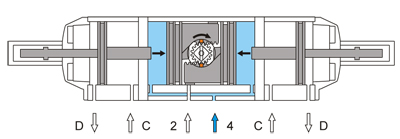

全关位置：

气源压力进入4口，空气从2口排出，内部活塞向中间方向移动到达全关位置。可提供0°-45°-90°，弹簧回位型号规格，在断气断电时(或气源故障)，通过弹簧迫使内部活塞回位到全关位置。

三段式气动执行器输出扭矩N.M

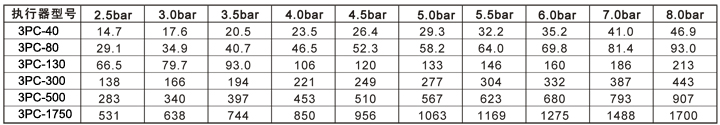

双作用

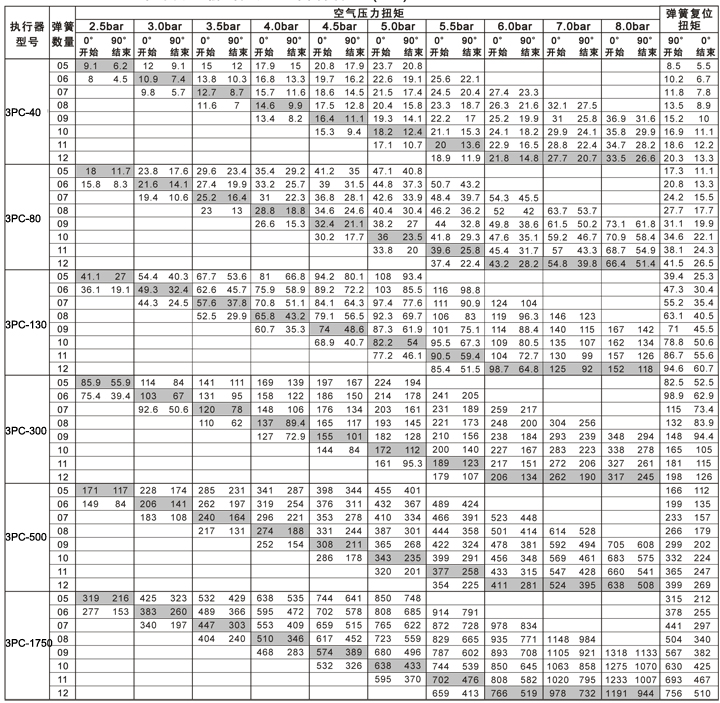

单作用
