螺纹式气动三通球阀 丝扣连接

螺纹式气动三通球阀 丝扣连接

  • 螺纹式气动三通球阀 丝扣连接

螺纹式气动三通球阀 丝扣连接
  • 品牌:
  • 发布时间:2023-06-04 22:40:52
  • 产品点击:506
  • 阀体材质:WCB、304、316、316L等

  • 阀芯材质:WCB、304、316、316L等

  • 阀座材质:PTFE、PPL、合金+STL

  • 阀座材质:PTFE、PPL、合金+STL

  • 阀座材质:PTFE、PPL、合金+STL

  • 法兰标准:GB、ANSI、DIN、JIS

  • 压力等级:PN16、PN25、PN40 、PN64等

  • 气动执行器:双作用、单作用常闭、单作用常开

  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

请选择业务咨询方式

产品详细 咨询 & 报价

●  产品概述及用途

螺纹式气动三通球阀可分为L型和T型两种流向。L型用作分流,T型有4组流向(请见下图)可做分流也可以做合流。气动三通球阀用于介质流向的切换,能使相互垂直的两个通道连通三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

●  特点与标准

实心球芯,用料足。同等规格产品比同行重。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

●  主要性能参数
气动执行器双作用、单作用常闭式、单作用常开式
附件可选换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径DN15-400mm
公称压力1.6MPa-6.4MPA
适用温度-30℃~450℃
连接方式法兰式,螺纹式,焊接式,卡箍快装式
阀体结构三通L型、三通T型
阀体材质WCB、304、316、316L等
阀板材质WCB、304、316、316L等
阀座衬里PTFE、PPL、硬密封等
适用介质蒸汽、水液,气体等

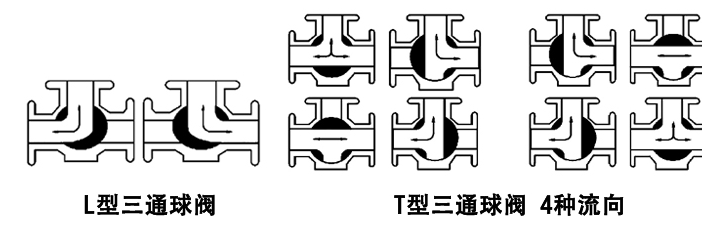

●  三通球阀流向图


●  螺纹式气动三通球阀尺寸图
